該方案工藝設備均采用撬裝式，分預處理撬；壓縮機撬；配電室及控制室撬塊。
撬體尺寸分別為：
預處理撬 8m×2.9m ；壓縮機撬 5m×2.9m ；配電室 及控制室撬 3m×8m；輔助用房2.9m×6m;
一、 預處理撬
井口來氣通過調壓閥組，計量閥組進行穩壓和計量，通過調壓閥組將壓力穩定在3.5Mpa，后進入預分離器，在此分離掉其中夾帶的少量輕油、水（游離水）、機械雜質等。然后進行脫水，脫水采用吸附法脫水：采用雙塔結構，A塔吸附，B塔再生，吸附周期8小時，加熱時間4.5小時，冷卻時間3小時，備用和切換時間0.5小時，脫水后的原料氣經過過濾器三級過濾后進入壓縮機撬
吸附劑再生：由脫水后的天然氣經電加熱器加熱反向進入干燥塔再生。
二、 壓縮機撬
經過預處理的原料氣，進入壓縮機，經兩級壓縮至20Mpa后接入充氣柱，由槽車外輸。
壓縮機采用D型活塞式壓縮機、風冷冷卻、外裝隔音房、PLC控制
三、 配電室及控制室撬塊
配電室配電柜：進線柜、電容補償柜、出線柜
主控室：壓縮機PLC控制柜、預處理裝置PLC控制柜、操作臺及微處理器。
四、 加氣柱
加氣柱采用雙槍加氣柱，帶現場顯示及遠傳，主控室顯示。
五、 儀器、儀表自動化
溫度、壓力、液位有現場顯示，外有遠傳至主控室，系統采用PLC控制，所有數據電腦顯示。

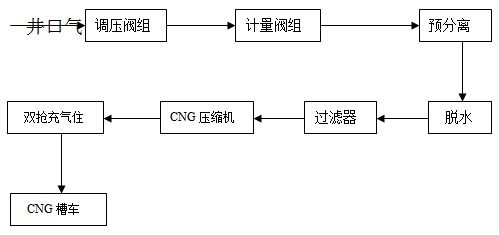

六、 工藝流程簡圖

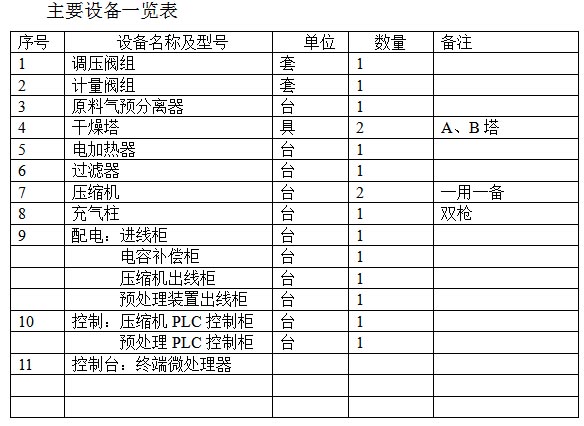

七、 主要設備
八、 用電負荷
1、壓縮機 160Kw/h
2、電加熱器 50 Kw/h
3、現場照明 10 Kw/h
4、主控室用電 10 Kw/h
5、其他 10 Kw/h
合計 240 Kw/h
九、 安全消防
本裝置現場電氣、儀表、設備均采用本安防爆，防爆等級為IV級
現場配備手推車式滅火器2臺，手提式滅火器8臺

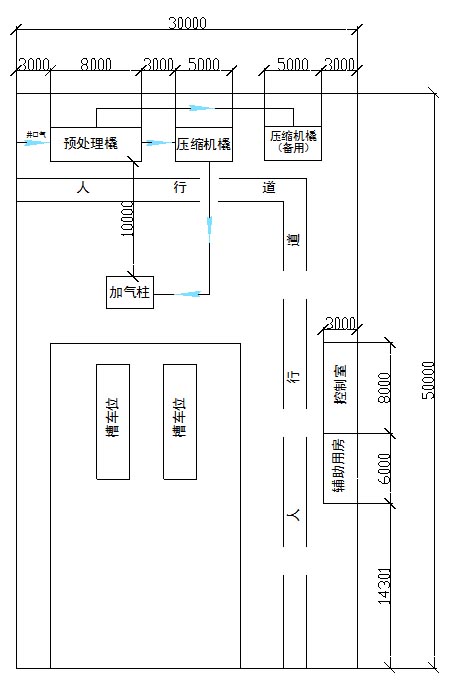

十、 平面布置圖(橇塊可根據現場情況調整擺放位置)
平面布置圖

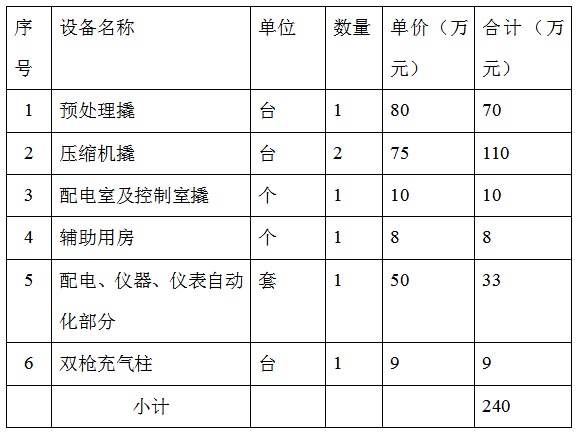

十一、2萬方/天成套設備綜合報價：240萬元
