1.概述
1.1 設計依據
（1）工程設計、施工有關規范標準
（2）甲方委托資料
1.2工程范圍
工程范圍包括5×104m3/d天然氣脫烴脫水回收系統，CNG壓縮系統和燃?xì)獍l(fā)電系統。包括所需的工藝主體裝置及配套的變配電系統。
1.3設計原則
�。�1）采用成熟可靠的工藝技術，流程盡可能簡化，做到投資少，見效快。
�。�2）選用可靠耐用的工藝設備，使裝置適應性強，操作安全、簡便、可靠，確保長期平穩運轉。
�。�3）合理布置裝置平面，達到既滿足安全生產，又能節省占地的目的。
（4）嚴格按現行的國家或行業標準、規范進行設計，滿足環境保護的要求，滿足安全及工業衛生的要求。
1.4工程概況
本工程主要對管輸天然氣進行脫水和脫除雜質，脫烴后的干氣經CNG壓縮外運，該工程設計產品是CNG。
裝置設計額定處理能力為5×104m3/d、±20%。
�。�1）工藝技術特點
裝置采用分子篩吸附、分子篩再生干燥脫水、脫烴。干氣采用CNG壓縮機壓縮回收，其特點是所有設備橇裝化，設備管道布置緊湊，節省占地。
（2）原料氣組分
不詳。甲烷約為95%。
（3）界區條件
本工程設計邊界條件如下：
溫度（℃） 壓力（Mpa.G）
1) 原料氣進裝置 25 1.0-2.0
2) 干氣出裝置 30 23
3) 含油污水出裝置 常溫 常壓
4) 放空氣出裝置 常溫 常壓
�。�4）公用工程條件如下：
1） 供電（燃?xì)獍l(fā)電）
電壓： 380V/220V（波動范圍±10%）
相數： 3相/單相
頻率： 50±2Hz
2） 供水
無外管路供水。
�。�5）年開工時間
裝置設計年開工時間為8000h（330天）。
2.工藝流程說明
2.1 工藝流程簡介

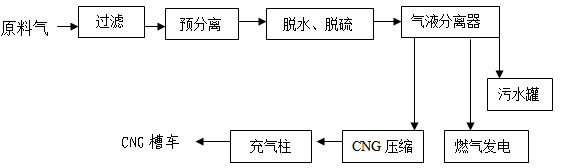

工藝流程簡圖。
2.2 設計執行的主要標準規范
1） 《石油天然氣工程設計防火規范》 （GB50183-2004）
2） 《建筑設計防火規范》 （GBJ16?87，2006年版）
3） 《天然氣凝液回收設計規范》 （SY/T0077-2003）
4) 《油田油氣集輸設計規范》 （GB50350-2005）
5） 《油氣田液化石油氣》 （GB9052.1-1998）
6） 《穩定輕烴》 （GB9053-1998）
7） 《天然氣》 （GB17820-1999）
2.3 工藝方案說明
工藝方案主要從脫水工藝、CNG壓縮工藝二個方面考慮。
2.3.1 脫水工藝
目前常用的天然氣脫水工藝主要有兩種：一種是甘醇脫水工藝，另一種是分子篩脫水工藝，兩種工藝相比各具特點。
甘醇脫水工藝流程較長、脫水深度較淺，生產過程中排污量較大，生產操作較繁瑣；而分子篩脫水則流程短、設備少、脫水深度深，生產過程中排污量小，而兩者投資相差不大。綜合考慮，本方案采用分子篩脫水工藝。
原料氣（1.0-2.0MPa，25℃）經過過濾后進入高效分離裝置和雙塔分子篩脫水裝置。分離掉其中夾帶的少量輕烴、水和鐵銹等雜質。
原料氣進入脫水裝置的其中一個原料氣干燥塔進行分子篩吸附脫水，經脫水后的原料氣含水量小于10PPH（V），水露點＜-50℃。脫水裝置其中一臺干燥塔進行吸附時，則另一臺進行再生和冷卻，兩臺干燥塔每8小時切換一次。
為了簡化流程，降低工程投資，干燥系統的冷吹氣和再生氣采用脫水后的原料氣。冷吹是利用冷吹氣對剛進行完再生的高溫分子篩床層進行降溫，再生是利用經再生氣加熱爐（H-101）加熱至240～280℃的再生氣通過已吸附飽和的分子篩床層，將其中的水帶出，隨后經廢再生氣冷卻器（E-107）冷卻并經廢再生氣分水罐（V-104）分水后，匯入燃料氣管線。
脫烴和脫水后的干氣經CNG壓縮機壓縮，由槽車外運。
2. 4 產品質量指標
2.4.1 天然氣
產品符合GB18047（車用壓縮天然氣），水露點不高于-13℃，在環境溫度低于-8℃時，應比環境溫度低-5℃.
2.5 用電負荷

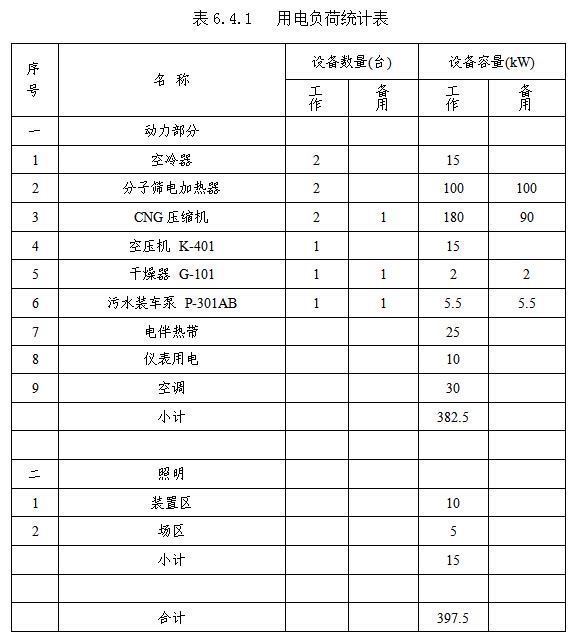

工程計算負荷：745 kW，年用電量488x104kWh，詳見用電負荷統計表。
用電負荷等級按三級考慮。
2.5.1 供電
在天然氣處理裝置內設燃?xì)獍l(fā)電機組一套，（600kW）。變、配電室一間。
為提高功率因數，在低壓母線上設電容集中補償裝置，使補償后功率因數達0.92以上。
2.5.2 動力、照明、接地
所有機泵均采用放射式配電，其配線采用沿充砂電纜溝或穿鋼管埋地敷設等方式。
根據環境特征，操作要求等選用合適的燈具照明，并滿足照度要求。
所有正常情況下的不帶電的電氣設備金屬外殼需可靠接地，工藝設備、管線做防靜電接地。
電氣設備工作接地、保護接地以及工藝防靜電接地、防雷接地均采用同一接地網。接地裝置接地電阻不大于4Ω。
3．工藝設備
3.1 設備選型原則
1）選用設備必須是經生產實踐證明質量好、效率高的產品，對分子篩脫水塔，選用高效填料，設計高效分布器，提高分離效率。
2）選用生產運行安全可靠的回轉設備(壓縮機及泵)，同時考慮到投資及生產成本的因素。

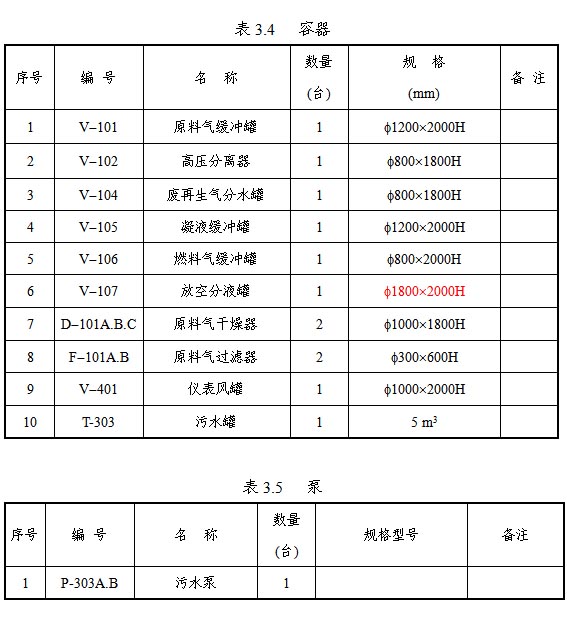

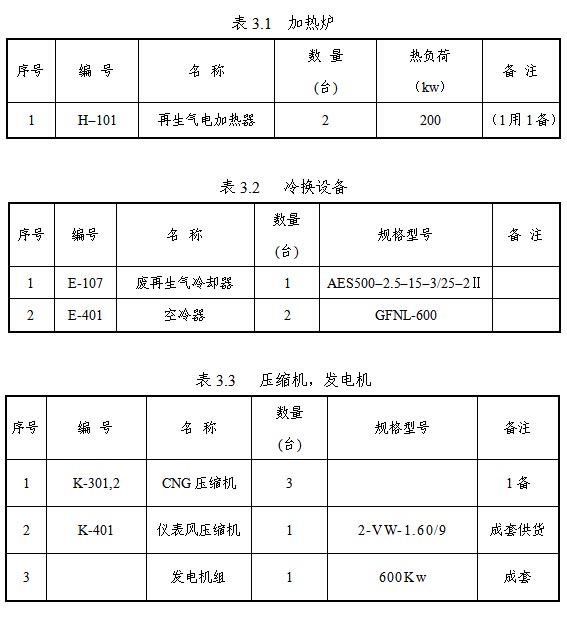

3.2 主要工藝設備清單
4．自動控制水平
4.1 自動控制總體水平
根據檢測儀表、控制手段、計算機技術、自動控制技術的發展，結合油田實際情況，自動控制采用DCS控制系統。
其特點是：基于現場總線技術，完全開放，采用先進的軟、硬件技術，結構靈活、擴展方便、安全可靠、安裝便利、維護簡單，大幅度節約使用成本，便于管理和減輕勞動強度，工藝參數及過程控制均在中心控制室集中顯示、控制、管理，實時打印各種所需的參數、報表，且設置了聯鎖保護系統，事故狀態下，能夠?qū)崿F(xiàn)各種保證生產和安全的措施，對裝置的可靠運行提供良好的保證。
4.2 設計執行的主要標準規范
1)《石油天然氣工程設計防火規范》 (GB50183-2004)
2)《石油化工企業設計防火規范》（99年版） (GB50160-92)
3)《爆炸和火災危險環境電力裝置設計規范》 (GB50058-92)
4)《石油化工自動化儀表選型設計規范》 (SH3005-1999)
5)《石油化工控制室和自動分析器室設計規范》 (SH3006-1999)
6)《石油化工安全儀表系統設計規范》 (SH3018/T-2003)
7)《石油化工儀表管道線路設計規范》 (SH3019/T-2003)
8)《石油化工企業儀表供氣設計規范》 (SH3020-2001)
9)《石油化工企業儀表及管道隔離和吹洗設計規范》 (SH3021-2001)
10)《石油化工企業儀表及管道伴熱和隔熱設計規范》 (SH3126-2001)
11)《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》
(SH3063-1999)
12)《石油化工儀表接地設計規范》 (SH3081/T-2003)
13)《石油化工儀表供電設計規范》 (SH3082/T-2003)
14)《石油化工靜電接地設計規范》 (SH3097-2000)
15)《石油化工分散控制系統設計規范》 (SH/T3092-1999)
4.3 選型原則
儀表及控制系統選型應技術先進、成熟可靠、性能優良、價格合理、服務及時、滿足工藝裝置的需求。
根據全站防爆區域的劃分，合理選用符合相應防爆等級要求的儀表，按易燃、有毒，易泄露點設置可燃、有毒氣體檢測報警儀表，以確保裝置及人員的安全。根據區域特點及環境情況，合理選擇耐介質腐蝕及耐一定環境腐蝕的儀表及儀表外殼，合理選擇適合環境要求的儀表配管及安裝材料。
4.4 控制系統選型
集散控制系統（DCS）與常規儀表構成的控制系統相比，具有更先進的算數運算及控制功能、邏輯運算及控制功能和數據處理功能。它可對工藝過程參數、電氣參數及機泵運行狀態進行監視、控制、聯鎖、報警和報表打印等，并可對全廠生產進行統一調度管理。由于集散控制系統主要設備采用了冗余技術，其供電采用不間斷供電裝置（UPS），系統運行安全可靠。
集散控制系統具有先進而完善的回路控制、邏輯控制、順序控制、聯鎖控制、指示、報警等功能，以及趨勢記錄、動態流程圖畫面顯示、即時報表、日?qǐng)?bào)表、月報表等功能。操作人員在中央控制室內即可實現對全廠生產過程的監控和管理。
1) 顯示功能：總貌顯示、分組顯示、單點顯示、趨勢顯示、報警顯示、動態模擬流程圖畫面顯示和系統故障顯示等。
2) 操作功能：可通過專用鍵盤進行操作，也可以用鼠標器進行操作。操作人員可以方便地調出和處理各種信息。
3) 控制功能：可實現各種先進的控制功能、復雜的算法和順控功能。
4) 報警功能：可實現過程報警、故障報警，可根據報警優先權和報警時間的先后順序進行報警。
5) 制表打印功能：具有各種報表和信息打印功能，可定時打印，也可即時打印。
6) 自診斷功能：可進行各種故障診斷，顯示出故障原因，并進行報警。
7) 各種信號輸入/輸出及其處理功能。
4.5 儀表選型
現場檢測儀表選用符合工藝防爆等級要求的本安型或防爆型儀表，與腐蝕介質接觸的測量元件選用耐腐蝕材質。選用的現場儀表應滿足現場環境條件要求，根據需要可采取加保護箱或保溫箱等措施。
1) 溫度測量?jī)x表選型：就地溫度指示選用雙金屬溫度計；遠傳溫度指示或控制選用熱電阻或熱電偶。
2) 壓力測量?jī)x表選型：就地壓力儀表選用壓力表，遠傳壓力指示和控制選用智能壓力變送器，聯鎖報警選用壓力開關。
3) 流量測量?jī)x表選型：清潔介質、小管徑工況的液體流量測量選用金屬轉子流量計；氣體流量測量采用旋進旋渦流量計。
4) 液位測量?jī)x表選型：就地液位指示選用玻璃板液位計，低溫介質測量選用防霜式玻璃板液位計；需液位信號遠傳則選用雙法蘭液位變送器，測量范圍小于1.2m時選用浮筒液位變送器。
5) 在可燃、有毒氣體可能泄露的地方設置可燃、有毒氣體報警器。
6) 執行機構主要選用氣動簿膜調節閥。
7) 安全柵選用隔離式安全柵。溫度信號均采用毫伏信號、RTD信號經隔離式安全柵進入DCS的方式。
4.6 主要控制方案
工藝裝置中控制回路均采用單回路PID控制。
5．勞動安全衛生與消防
5.1 危害分析

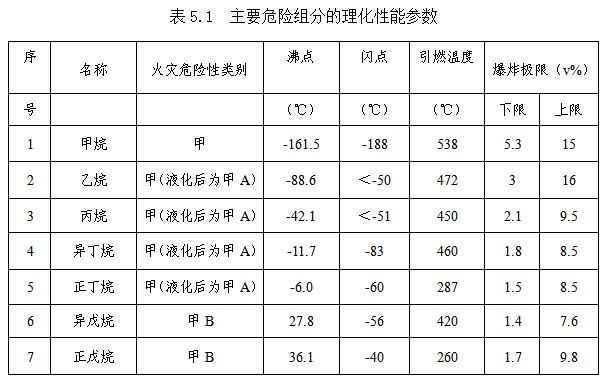

本項目所涉及的危險物質主要是原料天然氣，原料和產品中各組分的理化性能參數見表5.1。
從表5.1的數據可以看出，原料及產品中各組分的閃點和爆炸下限均很低，一旦泄漏，遇點火源，就會發生火災和爆炸事故。根據現有資料和以往同類原料及產品的性能，對各種物質的火災和爆炸危險性類分析如下：
1）天然氣（包括：原料氣、外輸天然氣和燃料氣）
代表組分為甲烷。根據《石油化工企業設計防火規范》GB50160-92）（1999年版），甲烷屬于甲類危險性可燃?xì)怏w。與空氣可形成爆炸性混合氣體，遇點火源（明火、電器火花、靜電火花、機械火花、汽車排氣火花以及雷擊等），可發生火災、爆炸。

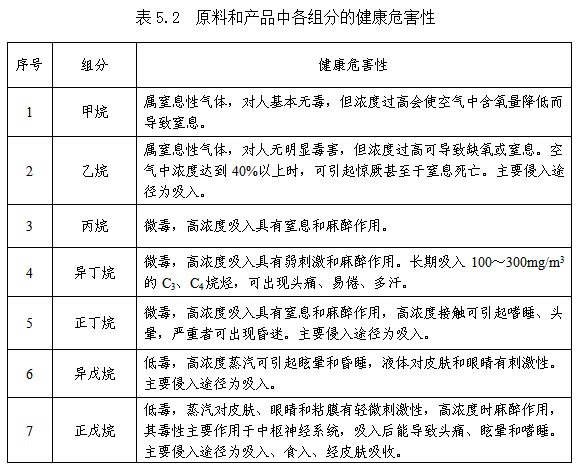

原料、產品及使用化學品中各組分的健康危害性見表5.2。
從表5.2可以看出，甲烷為窒息性氣體，大量吸入會造成窒息；其它組分具有低毒或微毒，長期吸入對人體有害。

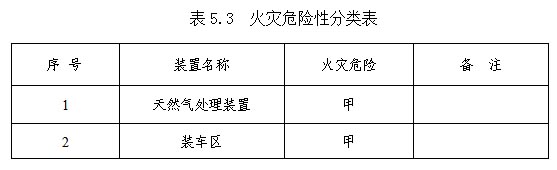

工藝裝置和儲運系統的火災危險性分類見表5.3。
從表中可以看出，防火、防爆是工廠勞動衛生防護的主要內容。
噪聲主要來源于CNG壓縮機機組。
工藝裝置生產過程中高溫部位較多，雖然采取了隔熱保溫或防燙保溫措施，但不可避免的存在灼傷的可能。
塔、爐和立式容器平臺和多層框架上，操作點較多，也不可避免地存在墜落的可能。
除防雷設計、電氣設備帶電裸露部分與人行道、欄桿、管道等保證最小安全凈距設計外，對重要建筑物主要出入口、通道、樓梯處設置事故照明應急燈；電器設備采取防誤操作措施。
5.2 職業危害因素的防范及治理
5.2.1 工業安全設計的主要原則
1）對生產中產生和存在可燃、有害氣體的裝置必須加強管理，防止泄漏，設計必須符合規范、規定，對這類設備要設置防范措施，并實施有效的控制，防止事故發生。
2）對產生可燃、有害氣體的場所，設有安全監測，以保證生產的指揮、調度、操作有一個良好的條件及環境。
3）在生產過程中對產生可燃、有害氣體的環節，設有各種測量、控制、防護、聯鎖、泄壓、隔絕的儀器、儀表設施及必要而可靠的手段，以保障在萬一事故發生時能及時處理與補救，并在處理過程中能夠控制事故的影響及擴大，同時又要便于事故后恢復生產。
4）嚴格執行國家各項抗震防災技術規定和行政法規，貫徹"預防為主，平震結合，常備不懈"的方針，切實采取各種有效的防范措施，使其具有較高的綜合抗震能力。
5）在安全第一的前提下，設計對安全可靠、技術先進、經濟合理三者作綜合性的統籌考慮。
6）工業安全設計在工程設計中統一考慮，和工程同步實施。
5.2.2 工業衛生設計的主要原則
1）生產裝置的工藝設計，應盡量使操作人員，巡檢人員不接觸職業危害因素，力求做到一級預防。改進工藝參數及流程，改善生產過程，使生產環境達到工業企業衛生標準的要求。
2）在工藝流程設計中應盡量考慮選用無毒或低毒介質作為原料及中間產品，盡量不使用有毒介質，以減少工藝過程對操作人員的職業危害，使作業環境達到工業衛生標準的要求。
3）工藝生產過程中應盡量采用機械化、自動化、密閉化、連續化作業。
4）工藝流程設計盡量采用先進技術和合理的工藝流程，盡量減少操作人員的勞動強度。
5）工廠和生產裝置中的生活設施設計，應保證操作人員的作業和生活環境的衛生要求。
5.2.3 設計采用的主要技術標準和規范
1）中華人民共和國勞動部令第3號《建設項目（工程）勞動安全衛生監察規定》（1998年1月1日起實施）
2）勞動部關于"建設項目（工程）職業安全衛生設施和技術措施驗收辦法"（勞安字［1992］1號）
3）《工業企業設計衛生標準》 （TJ36－79）
4）《建筑設計防火規范》 （GBJ16-87，2006年版）
5）《職業性接觸毒物危害程度分級》 （GB5044－85）
6）《爆炸和火災危險環境電力裝置設計規范》 （GB50058－92）
7）《工業企業噪聲控制設計規范》 （GBJ87－85）
8）《化工企業安全衛生設計規定》 （HG20571－95）
9）《石油化工企業設計防火規范》 （GB50160－92，2002年版）
10）中華人民共和國消防法
11）《火災自動報警系統設計規范》 （GB50016-98）
12）《化工企業靜電接地設計規定》 （HGJ28－90）
13）《石油化工企業職業安全衛生設計規范》 （SH3047－93）
14）《化工企業總圖運輸設計規范》（試行） （HGJ1－85）
15）《石油天然氣工程設計防火規范》 （GB50183-2004）
16）《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》 (SH3063-1999)
17）《石油化工企業采暖通風與空氣調節設計規范》(SH3004-1999)
18）《固定式鋼直梯、鋼斜梯、工業固定式防護欄桿、鋼平臺》（GB4053.1～4-93）
19）《石油化工儀表接地設計規范》 (SH3081-1997)
20）《壓力容器安全技術監察規范》(質技監局鍋發[1999]154號)
5.2.4 主要安全措施
5.2.4.1 平面布置
工廠平面布置嚴格遵守有關防火、防爆安全規范。針對裝置特點，按流程式集中布置，以利安全操作；工藝設備、建筑物間的距離，符合防火及通風、采光有關規定。
工程平面布置嚴格執行《石油天然氣工程設計防火規范》（GB50183-2004）、《建筑設計防火規范》（GBJ16-87，2006年版），滿足《爆炸和火災危險環境電力裝置設計規范》（GB50058-92）、《石油化工企業建筑設計規范》（SHJ17-90）、《石油化工企業工藝裝置設備布置設計通則》（SH3011-2000）、《石油化工企業衛生防護距離》（SH3093-1999）等標準的相關要求。
1）本工程劃分為二個功能區域：工藝裝置區、和CNG充裝區，功能區域內部的設備平面布置以及功能區域相互之間的平面布置充分考慮了防火間距和安全衛生距離。
2）工廠的工藝裝置區、CNG充裝區設置了環形消防通道，并與外部連通，保證消防車和急救車能順利通往可能出現事故的地方。
3）裝置內工藝設備、設施主要采用露天布置，少量的采用半露天布置。
4）放空火炬在裝置下風方向。
5.2.4.2 工藝技術及設備
1）采用成熟可靠的工藝技術和合理的工藝流程，并考慮必要的裕度及操作彈性，適應操作運行中上下波動的需要。
2）壓力容器的設計和選型嚴格執行《壓力容器安全技術監察規程》(質技監局鍋發[1999]154號)、《鋼制壓力容器》（GB150?1998）等規范，凡不正常條件下可能超壓的設備均設有安全閥。
3）公用工程管線與易燃、易爆介質管線相連時，設置三閥組或止回閥或盲板，以防止易燃、易爆介質串入公用工程系統。
4）在進、出工廠的天然氣總管上安裝了緊急切斷閥，并在緊急切斷閥之前安裝了越站旁路。另外，在緊急切斷閥靠裝置的一側設置了"8"字盲板。
5）安全閥入口管線上安裝了與安全閥入口直徑相同的閘閥，工廠正常生產時，該閘閥全開并打鉛封，絕不允許隨意開關。
6）工藝設備、管道的絕熱材料均選用非燃燒材料或阻燃材料。
7）原料氣、天然氣管線橫穿道路時，采用敷設套管的措施。
8）選用低噪聲的運轉設備，對噪聲較高的聲源采取消聲降噪聲措施。
9）工廠從原料天然氣中分出的含油污水，通過管線壓力密閉輸送至污水罐后外運集中處理。
5.2.4.3 消防與安全設施
1）本工程消防系統設計嚴格執行《石油天然氣工程設計防火規范》（GB50183-2004）及《建筑設計防火規范》（GBJ16-87，2006年版）。根據生產性質和生產需要配備相應手提式干粉滅火器、手提式二氧化碳滅火器、推車式干粉滅火器、滅火毯等小型滅火設施。
2）采取相應的密封措施，加強管道、設備密封，防止介質泄漏，工廠內帶壓設備設有緊急事故泄壓排放系統，安全閥泄放氣體密閉排入放空系統，保證事故狀態下的人身安全和設備安全。
3）工廠設置了可燃?xì)怏w報警器系統，隨時檢測報警裝置區、儲罐區及裝車設施區可燃?xì)怏w的泄露情況，以便及時排除危險源，滿足《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》（SH3063?1999）規范的要求。
4）根據《爆炸和火災危險環境電力裝置設計規范》（GB50058-92）的規定，對裝置區、儲罐及裝車區進行爆炸危險區域劃分。
5）從工藝和自動控制方面確保安全。裝置全部設計為密閉式，使易燃、易爆物料在生產過程中全部置于密閉的管道和設備內，設備管線的連接處采用相應的密封措施。
6）可燃?xì)怏w的排放進入密閉火炬放空系統。
7）生產中操作參數變化可能導致的不安全，如液面、溫度、壓力等，設置了高、低限報警；對可能導致生產重大事故的關鍵環節設置了事故報警、聯鎖、緊急停車系統（ESD）。如再生氣流量低低報警聯鎖停再生氣加熱爐等，確保工廠的安全。
8）對工廠內高溫管線（表面溫度＞60℃）選用適當?shù)谋夭牧细魺崽幚恚谏a(chǎn)中可能引起操作人員燙傷的高溫設備，采取隔熱保溫措施。
9）安全色及安全標志：工廠內危險部位設置警示牌，提醒操作人員注意。
10）裝車設施設置了汽車罐車防靜電專用接地線，并與全站接地網相連接。
11）所有的建筑物均設安全梯、安全門，操作平臺根據生產和維修的需要設置了走梯、扶手、圍欄和護欄。
5.2.4.4 電氣、電信與儀表
1）工廠爆炸危險區域內的所有壓縮機、泵等回轉設備所配帶的電機均選用隔爆型，防爆等級為dIIBT4、防護等級為IP54。爆炸危險區域內的照明均采用防爆燈具。
2）工廠采用DCS控制，提高裝置自動化控制水平，以提高生產運行的可靠性。
3）接地系統
低壓配電系統采用TN-S系統接地型式。
● 電氣設備的正常不帶電的金屬外殼、電纜金屬外皮、電纜支架等均做保護接地。
● 在生產、運輸過程中會產生靜電積聚的管道及設備等均做防靜電接地。
● 輸送可燃?xì)怏w、可燃液體的管道在其進出各單元處、爆炸危險場所邊界處、分支處及直線段每隔200m～300m處設靜電接地設施。
● 工廠設統一的靜電接地網，各單元的靜電接地設施與接地網相連，接地網接地電阻不大于1?。
4）防雷
根據生產性質、發生雷電可能性和后果，站區內生產和輔助設施中的工業建筑物屬于第二類防雷等級，采用裝設在被保護物上的避雷網防止雷擊。
5）工廠設火災報警系統一套，火災報警控制器安裝在值班室，設火災報警電話一臺。另外在配電室設感煙探測器、手動報警按鈕。
6）所有機泵均采用放射式配電，其配線采用沿充砂電纜溝或穿鋼管埋地敷設等方式。
7）儀表自控系統設有UPS不間斷電源。
8）配電室設有事故照明，其連續供電可達30min。
5.2.4.5 建、構筑物
1）裝置內建、構筑物的耐火等級均按二級設計。
2）中心控制室、變配電室及值班室的室內地坪比室外地坪高出0.6m；門均向外開啟；面向裝置的一側不設門、窗。
3）產品裝車場地采用混凝土現澆地面。
4）梯子、平臺的踏面均采用防滑、防積水設計。
5）抗震設防。根據《中國地震裂度區劃圖》（1990），東營地區的基本裂度值為6度，在本工程土建結構設計中，對廠區內的建、構筑物，根據工程地質詳勘資料對場地地質的揭示，按《建筑抗震設計規范》的要求，進行抗震設防，采取相應的抗震措施。同時設備專業將根據地震烈度進行設備計算設計。
5.2.5 主要的安全衛生措施
5.2.5.1 防止有毒物質泄露措施
在管線和設備連接處選用適當墊片，加強密封，防止有毒物質泄露，相應崗位設置事故沖洗設施。
5.2.5.2 個人防護措施
1）該項目生產裝置雖屬甲A類生產裝置，工作介質多為易燃、易爆氣體，但生產操作中均在密閉的管道和設備中，加上采用先進控制、監測報警與自然通風相結合的措施，可有效地消除裝置內易燃、易爆物質的危險性以及對職工健康傷害的可能性。
2）在可能泄漏有毒、可燃?xì)怏w的場所，設置了有毒、可燃?xì)怏w報警器。
3）據國內天然氣處理工廠調查資料表明，在同類裝置中工作的操作人員及管理人員至今尚未發現患有職業病及其它特殊病癥，但為確保操作人員的身體健康，要求對操作人員及管理人員必須進行定期體檢，以防患于未然。
5.2.5.3 防噪聲措施
對噪聲源采取選用低噪聲設備（如低噪聲壓縮機、泵等），來降低其噪聲強度，確保設備噪聲對環境的影響低于90dB(A)。
5.2.5.4 其它防護措施
1）工廠應在關鍵部位和操作人員經常通過的地點設置明顯的安全標志，提醒操作人員注意人身和生產安全。
2）應制定工廠正常運行、開工、停工、事故處理等不同操作過程的操作規程。操作規程應詳細、具體，必須充分考慮保護操作人員人身安全的措施。操作人員在實際操作中必須嚴格遵守操作規程，絕不允許不熟悉操作規程的人員上崗操作。
5.3 消防
5.3.1 執行的主要標準規范
5.3.1.1 消防設計貫徹的方針
1）貫徹"預防為主、防消結合"的方針，積極采取防火措施，設置必要的滅火設施，防止和減少火災危害。
2）消防設施根據裝置的規模、火災危險性程度，原有消防力量及鄰近有關單位的消防協作條件等因素綜合考慮確定。
3）消防體制應符合形勢發展的需要，采用專業消防和義務消防相結合的消防體制。
4）消防設施應與主體工程同時設計、同時施工、同時投產。
5.3.1.2 遵循的法規
1）中華人民共和國消防法。
2）企事業單位專職消防隊組織條例。
3）中華人民共和國公安部令第30號(1996)：《建筑工程消防監督審核管理規定》。
4）地方政府下發的有關建筑防火規定。
5.3.1.3 設計執行的主要標準規范
1）《石油天然氣工程設計防火規范》 （GB50183-2004）
2）《石油化工企業設計防火規范》 （GB50160?92，1999年版）
3）《建筑設計防火規范》 （GBJ16?87，2006年版）
4）《爆炸和火災危險環境電力裝置設計規范》 （GB50058?92）
5）《建筑滅火器配置設計規范》 （GBJ140?97，1997年版）
6）《建筑物防雷設計規范》 （GB50057?94，含2000年局部修訂條文）
7）《工業與民用電力裝置的接地設計規范》（試行）（GBJ65?83）
8）《石油化工采暖通風與空氣調節設計規范》 （SH3004?1999）
9）《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》 （SH3063?1999）
穩定輕烴和液化石油氣儲罐采用固定式消防冷卻水系統。
6．環境保護與抗震設防
6.1 環境保護的設計原則
1）嚴格執行環境保護法。
2）本著全面規劃、預防為主的原則，盡量采用不產生或少產生環境污染的工藝方案，在有不可避免的污染物出現時，首先考慮綜合利用，其次針對各種污染物采取必要的措施加以處理。
3）在噪音控制方面，首先采用低噪音設備，其次采取隔音、消音器等設施以達到標準要求。
6.2 環境保護執行的標準
6.2.1 環境質量標準
1）《環境空氣質量標準》 （GB3095-1996） 二級標準
2）《地表水環境質量標準》 （GHZB1-1999） III類標準
3）《地下水質量標準》 （GB/T14848-93） III類標準
6.2.2 污染物排放標準
1）《大氣污染物排放標準》 （GB16297-1996） 二級標準
2）《污水綜合排放標準》 （GB8978-1996） 二級標準
3）《工業企業廠界噪聲標準》 （GB12348-90） Ⅱ類標準
6.3項目生產對環境的影響
6.3.1 生產過程產生的污染物
工廠在生產過程中，污染源包括以下幾個方面：廢水、廢氣、廢渣及噪音。
6.3.1.1 廢水
工廠生產過程中的廢水來自原料天然氣所攜帶的飽和水及游離水，這部分水量約0.1 t/d。
6.3.1.2 廢氣
工廠正常生產時，廢氣的排放來自發電燃燒燃料氣所排放的氣體，其主要成份是CO2、H2O蒸汽和氮?dú)狻?br />
在工廠開、停工或由于系統超壓，安全閥排放的原因，工廠將通過放空管排放烴氣。
6.3.1.3 廢渣
工廠排放的廢渣是指每二年更換一次的廢分子篩，其主要成分是堿金屬硅鋁酸鹽，每次更換排放量約10.5m3。
6.3.1.4 噪音
噪音的來源主要是壓縮機。
6.4 環境保護措施方案
6.4.1 廢水
含油污水外運輸送到聯合站內污水處理場集中處理。
6.4.2 廢氣
加熱爐燃燒后的廢氣為CO2和H2O蒸汽，通過煙囪在高點排放，不會對環境造成污染。
開、停工時排放的少量烴氣通過放空管在高點放空。
6.4.3 廢渣
更換下的廢分子篩為粒狀或條狀，無有害成分，采用地下坑埋方式即可。
6.4.4 噪音
設計要求設備制造廠家保證在距設備一米處噪音≤90db(A)，以滿足《工業企業噪聲控制設計規范》的要求。
6.5 抗震設防
根據《中國地震裂度區劃圖》（1990），東營地區的基本裂度值為6度，在本工程土建結構設計中，對廠區內的建、構筑物，根據工程地質詳勘資料對場地地質的揭示，按《建筑抗震設計規范》的要求，進行抗震設防，采取相應的抗震措施。同時設備專業將根據地震烈度進行設備計算設計。
7．能耗分析與節能措施
工廠能耗主要集中在以下幾個方面：一是壓縮機、泵、儀表及照明等所需的電能；二是加熱爐所消耗的燃料氣；三是冷卻所需的循環冷卻水。
在節能降耗方面主要采取以下幾條措施：
1）優化工藝流程設計，并對工藝參數進行優選，確保工廠能耗達到一個較低的水平。
2）為提高功率因數，在低壓母線上設電容集中補償裝置，使補償后功率因數達0.92以上，同時，選用節能電器設備，盡可能降低電力消耗。
3）設計高效的再生氣加熱爐和導熱油加熱爐，設備和管線采取絕熱措施，減少熱量和冷量損失，減少燃料氣消耗。
8．企業管理與崗位定員

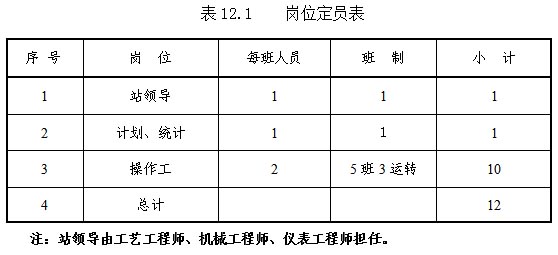

天然氣處理裝置采取站、班組二級管理模式，定員見下表。
